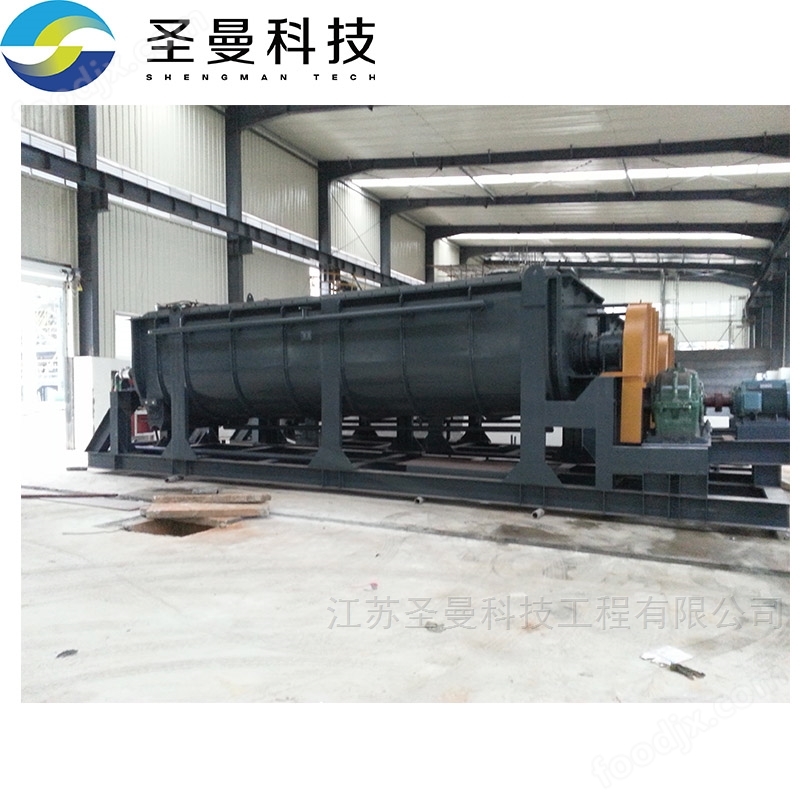

臥式圓筒耙式帶攪拌干燥機240平方

干燥機應為臥式圓筒三段式帶攪拌干燥機； F=240m2,有效面積=80m2； 攪拌器：

翼式，轉速：8rpm。

干燥機出口螺旋輸送機選用不銹鋼材料；規格：Φ=200mm;轉速：10.3~41.2rpm。

生產能力：1 萬噸/年。

可靠性：連續運行不低于 8000 小時。

干燥機夾套采用由 0.4MPa.G 過熱蒸汽(165~180℃)作為加熱介質，干燥機側板

采用 0.19MPa.G 過熱蒸汽(165~180℃)作為加熱介質。

干燥機進出口物料組成和狀態，及干燥機出口低要求：

干燥前粒子形狀：2～5mm(L)*1～3mm(W)*0.3～1.2mm(T)

固含量：35%（wt）

出料濕含量：≤4%（wt）

出料干基產量：1263kg/hr

原料比熱：2.96～3.46KJ/kg•℃

入料溫度：40℃

充填比重：0.4～0.5g/cm3

干燥機中間軸承座設有防護罩及測溫裝置，采用全密封可拆卸式設計，中間軸

承座的支撐加強設計。

干燥機筒內所有連接螺栓均采用彈簧墊加開口銷設計。

所有人孔為帶芯人孔。

干燥機與物料直接接觸部分均為 S30408, 其中所有筒體內壁為 S30408 板厚不

低于 20mm,攪拌軸外包 S30408。

干燥機采用雙排鏈傳動，分體式填料箱。

干燥機內筒真空度為：100~0Pa。

干燥機安裝斜度：200:1。
